| 加工定制：是 | 品牌：Agilent/安捷伦 | 型号：14.6 |

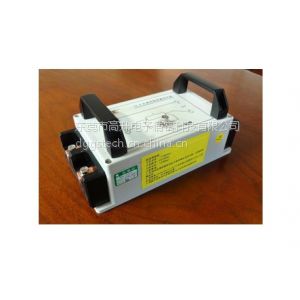

一、14.6灯具控制装置测试器概述：
本测试器是根据IEC61347-1：2010-11标准，第14.6条要求电流符合性而研制成的电流测试装置；通过本测试器电流测量，能判断试验条件是否符合《标准》。
二、使用和测试方法
1.1、根据IEC 61347-1：2010-11标准，第14.6条a要求连接好电路，如图（一）：
1.2、调整示波器输入端显示比例为X1，Y轴调整为1V/格，X轴调整为20mS/格,同步状态设置在正常同步。
1.3、举例说明：接通供电电源，示波器波形为测试装置的电流，波形如图（二）
电流读取方法：峰值电压为：1.9V，峰值电流为190A(电流转电压比为100:1)
有效值电压为：1.34V，电流有效值为134A
根据IEC 61347-1：2010-11标准要求，电源及测试装置能恒定流出160A +10% -0%电流的为合格。
2.1根据IEC 61347-1：2010-11标准，第14.6条b连接好被测试产品，如图（三）
3.1、根据IEC 61347-1：2010-11标准，第14.6条C，接通供电电源进行测试，示波器设置方法和电流读取方法与1.2、1.3相同。
三、测试器技术参数：
1、工作电压：＜1000Vac ；
2、工作频率：50/60Hz ；
3、工作电流：＜500Aac 。
